供給機一覧

ゼロバランサー供給機のラインナップ一覧

目次

供給機一覧

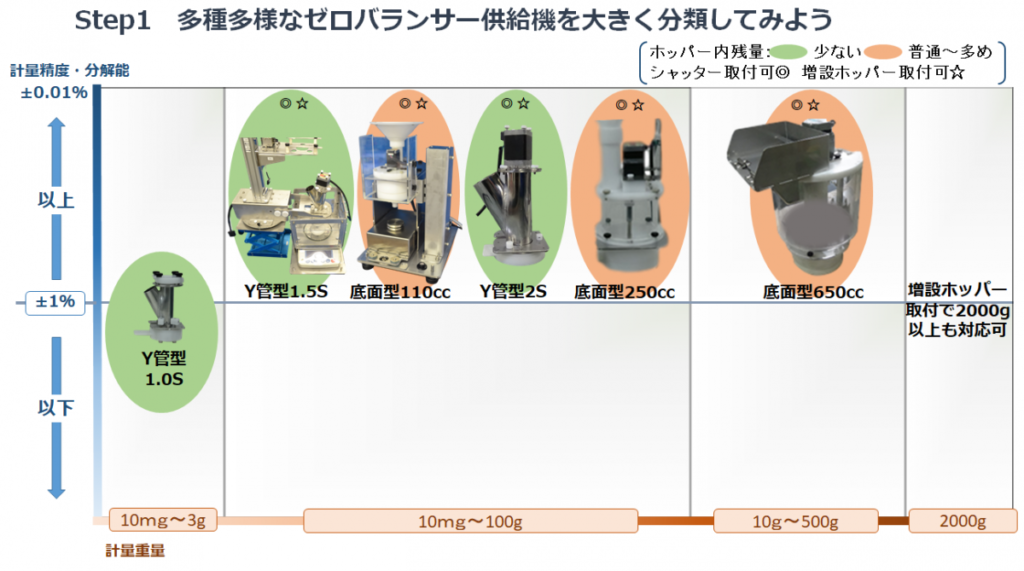

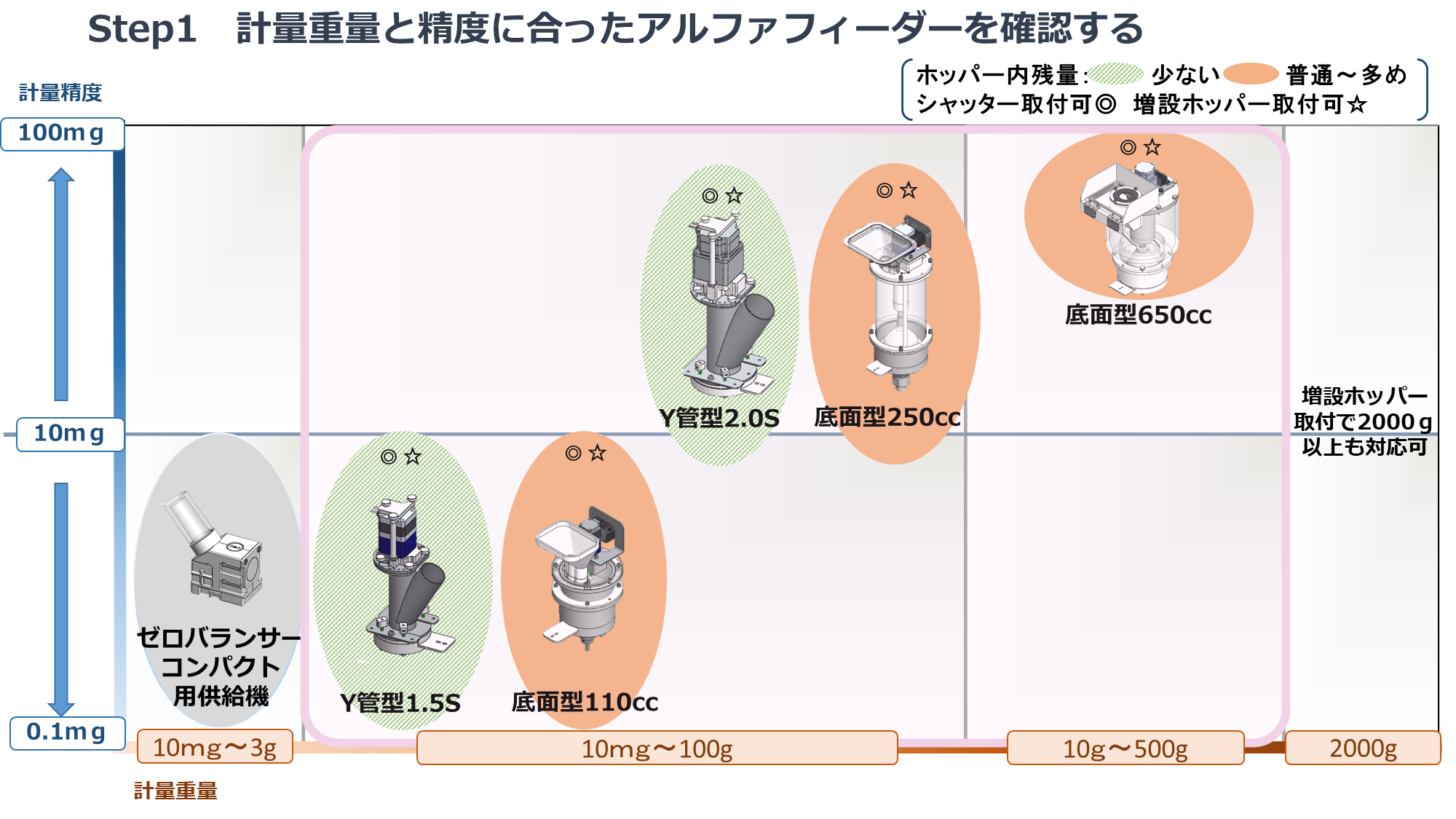

  • 供給機は、供給精度・供給量・貯槽量によって使い分けます。
  • 4種類の供給機の形があり、更にそれぞれ貯槽量の種類がいくつかあります。



型式 I管型供給機.png Y管型供給機.png 標準型供給機.png 上面開口型供給機.png
ZI
I管型供給機
ZY
Y管型供給機
ZS
標準型供給機
ZO
上面開口型供給機
特長 供給機を保管容器としても使用できます。
ホッパー内残量がありません。
供給機が小さく、分解・清掃性が良いです。
ホッパー内残量がありません。
他では計量できない流動性が良すぎる粉悪すぎる粉も計量できます。 継ぎ足し計量がしやすいように投入口上面の開口を大きく確保しています。
ホッパー容量 ZI40:40cc ZY15S:60cc
ZY20S:160cc
ZS110:110cc
ZS250:250cc
ZO250:250cc
ZO650:650cc
増設ホッパー 不可
計量重量 10㎎~3g※1 10㎎~100g※1 10㎎~100g※1 100㎎~1000g※1
計量精度 ±0.5㎎~※1 ±0.5㎎~※1 ±0.5㎎~※1 ±1㎎※1
計量速度1 1g±1㎎ 30秒※1 1g±1㎎ 30秒
10g±10㎎ 30秒※1
1g±1㎎ 30秒
10g±10㎎ 30秒※1
10g±10㎎ 30秒
100g±100㎎ 30秒※1
計量速度2
シャッター有
- 50g±1㎎ 30秒
100g±10㎎ 30秒※1
50g±1㎎ 30秒
100g±10㎎ 30秒※1
100g±10㎎ 30秒
500g±100㎎ 30秒※1

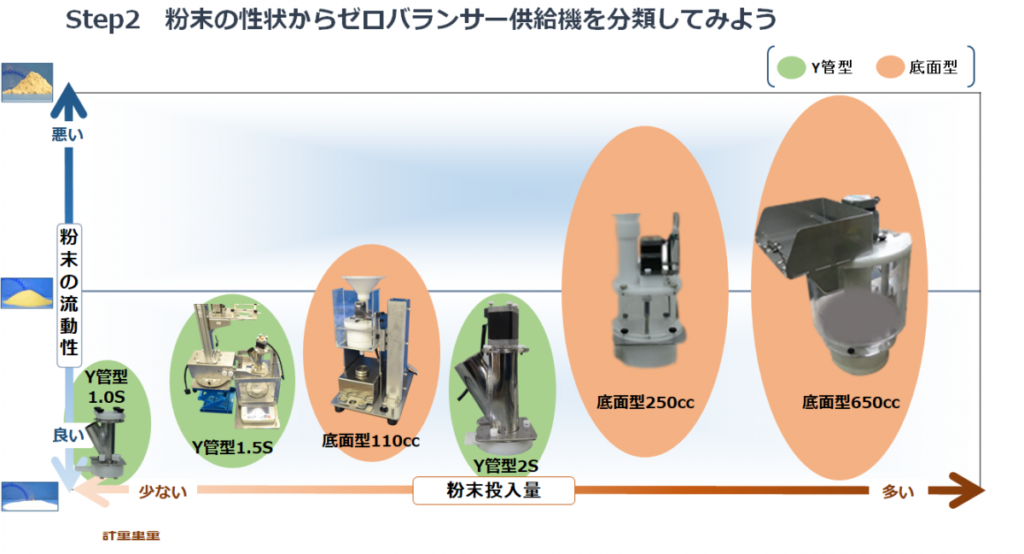

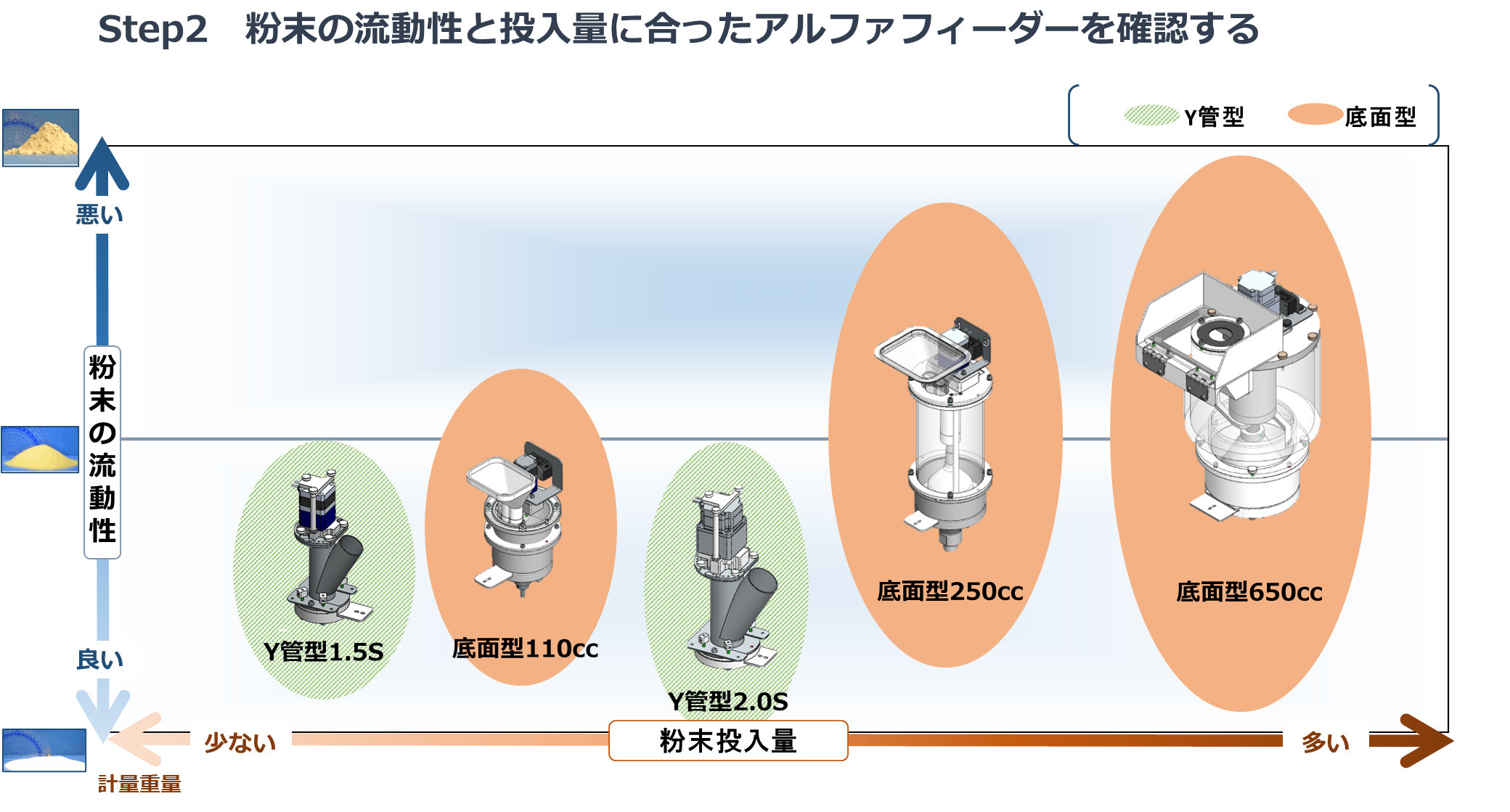

対応粉末 流動性の良い粉
小麦粉程度まで
流動性の良い粉
小麦粉程度まで
全ての粉 全ての粉
主要材質 ジュラコン・アクリル SUS304・ジュラコン ジュラコン ジュラコン・アクリル
制御部  (ゼロバランサーその他構成部品 仕様表 参照)
概略寸法   ZI40概略寸法.png ZY15S概略寸法.png ZS250概略寸法.png ZO650概略寸法.png
オプション  投入シュート・排出シュート・シャッター・増設ホッパー
※1 供給機のセッテイングにより異なります。
目次

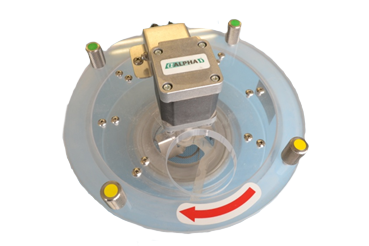

ZI(ゼロバランサーI管タイプ)

  • ZIシリーズは、少量多品種用に開発された供給機です。
  • 1つの供給機を専用の容器として使用できるように、モーターが脱着式になっています。
  • 供給機を入れ替えるだけで、簡単に配合計量、品種変えが行えるようになっています。
 管タイプ I管タイプ
型式 ZI40
ホッパー容量 40cc
最高秤量精度 ±0.5mg
主要材質※1 ジュラコン・アクリル
オプション
シャッター取付 不可
増設ホッパー 不可
画像 ゼロバランサー40cc.png
※1 その他の材質はお問い合わせ下さい。
目次

ZY(ゼロバランサーY管タイプ)

  • ZYシリーズは、ホッパ内残量の低減を目指して開発された供給機です。
  • 粉溜まりを限りなく少なくし、残量を減らすことで、余分目に粉を用意する必要がありません。
  • 調合した粉を、すぐに小分けしたいというご要望、また、余分目に調合をしたくないというご要望にむけて開発されました。
  • デメリットとしては、小麦粉より流動性の悪い粉にたいしては、供給できない可能性があります。


使用目的・使用用途


粉末計量作業を自動化します。

  • 計量精度の向上
    品質の安定化・試験の再現性の向上をすることができます。
  • 作業者負担の軽減・同一化
    誰でも同じ精度・時間の計量が可能になります。
  • 生産性の向上
    計量時間を短縮します。計量中に次工程の作業の段取り等が同時に行えます。
  • 環境の改善
    特殊環境下・クリーンルーム等の条件で計量ができます。

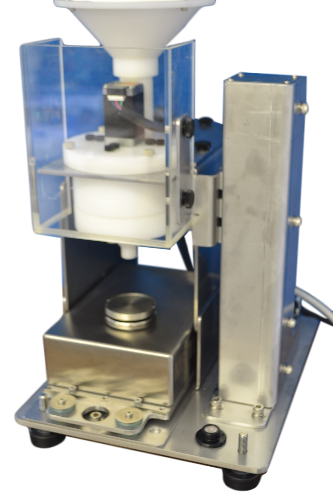

1.供給機


ゼロバランサーY管型供給機

  • 高精度計量
  • コンパクト
  • 全量排出可能 ※粉末によっては残留が発生します。
  • 高い清掃性
種類の大きさ
  • 計量条件に合わせて、2種類のホッパーサイズを用意しています。(ZY20S標準)


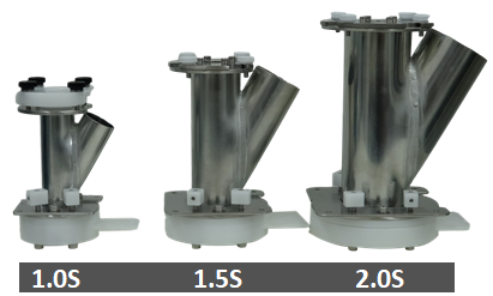

  ZY15S ZY20S
大きさ※突起部含まず φ70・H177(mm) φ100・H206(mm)
ホッパー容量 60cc 160cc
排出口径
シャッター使用時 φ20mm φ35.7mm
シャッター不使用時 φ35.7mm φ47.8mm
投入口 φ35.7mm φ47.8mm
アタッチメント接続時 φ30mm φ30mm
最高秤量精度 ±0.5mg ±1mg
※すべての粉末で保証するものではありません。
対応粉末 小麦粉程度までの流動性の粉末
想定秤量 2g±1mg 10g±5mg
  10g±1mg 30g±5mg
※その他の秤量値・計量精度も可能です。
材質 SUS・POM・ウレタン・アクリル・PEEK等
2.増設ホッパー

上下に蓋のついたホッパーを使用しています。3種類の大きさを揃えています。

  • 上下に蓋付のボトル 上:ネジ式 下:スライド式
  • 上のキャップを外して粉末を補充
  • 材質:ポリエチレン・POM・ウレタン・SUS
  • ホッパー容量:300cc



  ZH03 ZH05 ZH09
大きさ φ70・H215(mm) φ60・H173(mm) φ88・H215(mm)
容量 300cc 500cc 900cc
投入口 φ40mm φ40mm φ40mm
排出口 φ28mm φ28mm φ28mm
材質 ポリエチレン・POM・ウレタン・SUS等
3.天びん


  • 最大秤量:520g 目量:1㎎ (A&D社製)(標準仕様)

その他の天びんに変更できます。

  • 対応最大秤量:天びん仕様による 対応最小目量:0.1mg
  • 対応メーカー:ザルトリウス社・A&D社・新光電子社
4.増設ホッパー用架台(オプション)


  • 振動機:流れにくい粉末を振動によって流します。
  • 昇降用ハンドル:ハンドルを回すと増設ホッパーを昇降できます。
  • ※増設ホッパー300cc・振動機不要の場合は、増設ホッパーを供給機に直接取付けます。





5.シャッター


  • 高精度な計量を可能にします。
    大供給・少供給・微量供給を切り替えることで、高精度に粉末を供給します。
  • 粒度が不揃いな粉末も排出可能
    粒度が不揃いな粉末も、大供給時に排出できるため、大きな粒が供給機ないに残留することがありません。
6.回転テーブル


  • 通常の電子天びんとしても使用可能
  • 不使用時には、供給機を90度回転させて移動できます。





7.昇降テーブル


  • 手動昇降型(標準)
  • 使用する容器に合わせて供給機の高さを調整できます。
  • ストローク200㎜

 ※自動昇降型もあります。発塵しやすい粉末用に、容器との隙間をなくした状態で供給できます。発塵を低減できます。





目次

ZS(標準タイプ)

  • ZSシリーズは、超高精度の計量向けの供給機です。
  • ±0.5mgの精度の計量も可能です。 デメリットとして、残量が残ります。
 標準 標準タイプ

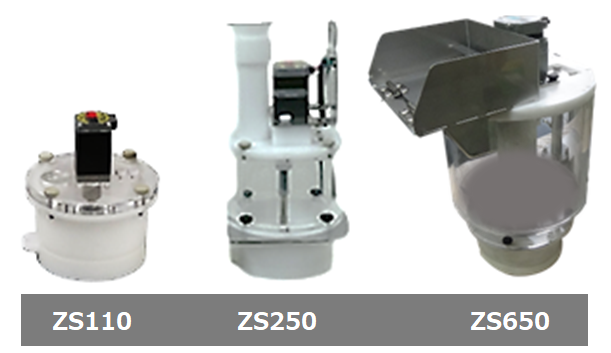

型式 ZS110 ZS250 ZS650
ホッパー容量 110cc 250cc 650cc
最高秤量精度 ±0.5mg ±0.5mg ±1mg
主要材質※1 ジュラコン ジュラコン ジュラコン
オプション
シャッター取付
増設ホッパー
画像 DSC_0278_clipped_rev_1.png  DSC_0014_clipped_rev_1.png ゼロバランサーzs650.png
※1 その他の材質はお問い合わせ下さい。
目次

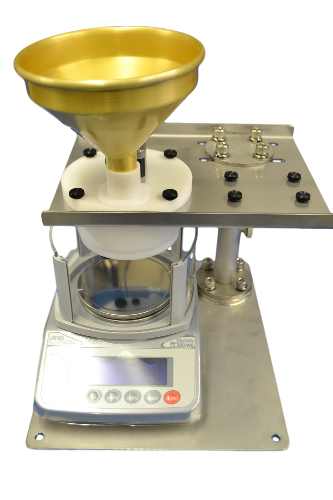

ZO(上面開口タイプ)

ZOシリーズは、継ぎ足し計量用の供給機です。供給機の上面を開口することで、継ぎ足し投入をしやすくしています。
半日、1日スパンで供給機を洗浄する必要な場合、供給機を大きくしてしまうと、洗浄手間が増えてしまうため、片手で持つことができる最大の大きさで製作しています。
片手で扱えるため、洗浄もしやすく、品種変えが簡単に行えます。

特長
粉体投入口を大きく確保したゼロバランサーです。
ZO650タイプでφ140mmの投入口径があります。
増設ホッパーを使用すると、φ210mmまで確保できます。

 上面開口タイプ 上面開口タイプ
型式 ZO650 ZO10L
ホッパー容量 650cc 10L
最高秤量精度 ±1mg ±10mg
主要材質※1 ジュラコン SUS304
オプション
シャッター取付
増設ホッパー 不可
画像 ゼロバランサー650cc.png ゼロバランサーZO10L.png
※1 その他の材質はお問い合わせ下さい。
